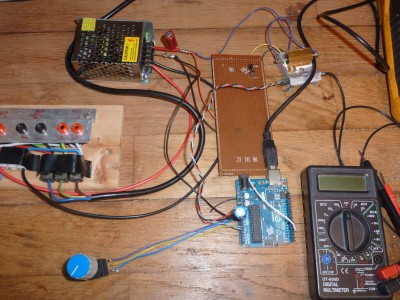

Devant faire face à un dysfonctionnement de système de production d’eau chaude solaire, j’ai mis au point ce petit banc de test pour vérifier les caractéristiques des sondes de température (silicium, PTC, NTC…). Le principe est simple: une petite platine est tenue à température constante et ajustable; sur cette platine est vissé le capteur à tester.
Devant faire face à un dysfonctionnement de système de production d’eau chaude solaire, j’ai mis au point ce petit banc de test pour vérifier les caractéristiques des sondes de température (silicium, PTC, NTC…). Le principe est simple: une petite platine est tenue à température constante et ajustable; sur cette platine est vissé le capteur à tester. On mesure sa caractéristique en fonction des différentes valeurs de température fixées. Pour le moment, seule la régulation est asservie; on procède manuellement à la mesure du capteur en test une fois la température de la platine stabilisée. On peut ensuite tracer une courbe de fonctionnement (à la main pour le moment). Matériel utilisé: un Arduino Uno un MOSFET IRF 520 ou tout type de MOSFET 2A deux transistors bipolaires quelques résistances et condensateurs une sonde LM35 de référence une alimentation à découpage 12V/2A. Fonctions remplies par l'Arduino: Régulation PID de la température de la platine Mesure de température platine, de la sonde en test Envoi des paramètres suivants sur le port USB: température de consigne, puissance de chauffe, mesure de la sonde de référence, mesure de la sonde en test. Fonctions remplies par l'ordinateur hôte: Affichage des paramètres reçus de l'Arduino sous forme graphique à l’aide d’un petit programme écrit en Processing. Test bench for temperature sensor Enduring a disfunction of a solar water heater, I have designed this simple test bench to check the calibration of temperature sensors(silicon, PTC, NTC…). I did it simple: a little plate is heated at a constant and adjustable temperature; it holds the device under test. I mesure its characteristics at different setting of temperature. Until now, only the temperature control is automated; I manually measure the device under test. It is easy to draw a curve to show how the device operates. Hardware: An Arduino Uno an IRF 520 MOSFET or any other kind of 2A MOSFET two bipolar transistors few resistors and capacitors a LM35 reference probe a switched power supply (12V/2A) for heating the bench. Arduino's duties: PID regulation of the temperature's plate measuring of: reference temperature, plate temperature, device under test sending on USB: reference temperature, plate temperature, device under test, heating power Host computer's duties (MacBook): Displaying the received parameters with sliders; this software is designed with Processing
