Diode Bandgap 1.12V (fait maison)

Status: Proposal
418
3
votes
August 5, 2017
Diode Bandgap 1.12V (fait maison) :

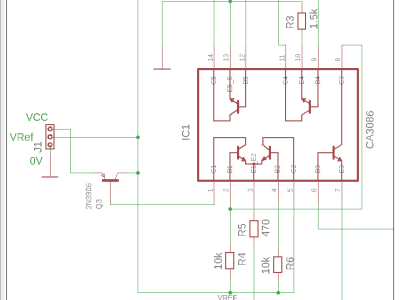

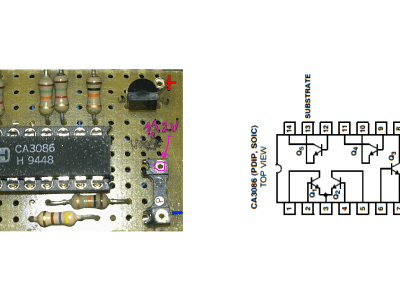

Le montage exploite l’effet bandgap avec des composants discret (CA3086) + un BC327.

Un avantage supplémentaire d'un circuit comme celui-ci est qu'il se contente d'une tension d'alimentation de 1.5V seulement.

Voir les explication dans le pdf


Read the full post
Show less
Images

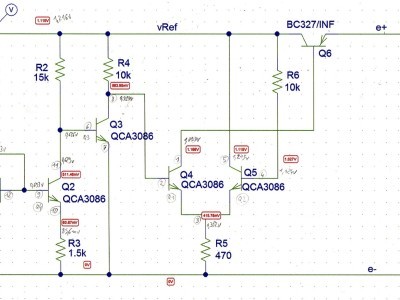

bandgap 1,12V valeurs_mesurées aux multimètres
